淮安華立儀表專業生產閃光報警儀，我們?yōu)槟峁I(yè)的產品選型，現場安裝調試，24小時技術熱線支持。歡迎廣大客戶前來洽談選購。

產品概述：

                    HL專業生產的HL-700智能閃光報警儀與各種有電壓開關或無電壓接點開關的控制檢測儀表配合使用，當生產過程中的參數超極限值，智能閃光報警儀發出聲光報警信號，并輸出報警接點，以引起操作人員注意，并采取措施。

功能特點：

                   HL專業生產的HL-700智能閃光報警儀路輸入信號，對應八個高亮度數碼管或發光模塊分別顯示各通道的當前狀態。測試功能由外部接點開關或面板按鍵啟動。消音功能由外部接點開關或面板按鍵控制。

技術指標：

輸入信號：無電壓開關接點或電壓信號 ，電壓輸入允許范圍為4-24VDC
顯示方式： 八個0.8英寸高亮度數碼管或發光模塊分別顯示各通道的當前狀態
報警輸出：1個繼電器報警輸出，觸點容量為 AC220V/3A
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下

按鍵功能：

SET--復位鍵

▲---測試鍵

▼---報警輸出清除鍵

CLR---消音鍵

 　

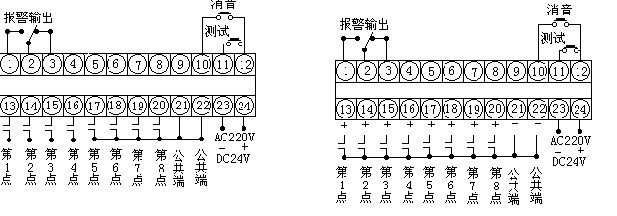

端子接線圖

無電壓開關接點輸入   電壓信號輸入

內 容	代碼說明
	XSSG/	8點輸入，1點繼電器輸出。測試、消音控制輸入。0.8″紅色數碼顯示。 儀表電源220V AC或（9~30）V DC
外形尺寸		A－	橫式160(W)×80(H)×125(L)
輸入信號			1	無電壓開關接點
			2	4~12V電壓
外供電源				B0	無外供電源，可省略
				B1	外供24VDC
				B2	外供12VDC
通訊接口					S0	無通訊接口，可省略
					S1	RS232接口
					S2	RS485接口
儀表電源						V0	AC220V,可省略
						V1	DC24V
						V2	其它

內 容	代碼說明
	XSSG/	8點輸入，1點繼電器輸出。測試、消音控制輸入。0.8″紅色數碼顯示。 儀表電源220V AC或（9~30）V DC
外形尺寸		A－	橫式160(W)×80(H)×125(L)
輸入信號			1	無電壓開關接點
			2	4~12V電壓
外供電源				B0	無外供電源，可省略
				B1	外供24VDC
				B2	外供12VDC
通訊接口					S0	無通訊接口，可省略
					S1	RS232接口
					S2	RS485接口
儀表電源						V0	AC220V,可省略
						V1	DC24V
						V2	其它
